AQ6370B YOKOGAWA 橫河 光譜分析儀
AQ6370B YOKOGAWA 橫河 光譜分析儀
世界一流的光學性能和靈活性*
* 在2006年1月的基于衍射光柵的光譜分析儀行業中
出色的信號分離 | |
|
AQ6370B使用新開發的高性能單色鏡，能夠獲得高波長分辨率(0.02nm)和寬動態范圍(70dB)。 新單色鏡具有更陡峭的光譜特性，可以成功完成50GHz間距DWDM傳輸系統的OSNR測量和對多個波長源的EDFA評估。 |

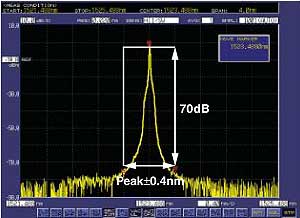

動態范圍 峰值±0.4nm處70dB，分辨率設置0.02nm(典型值) |
寬測量范圍 | |
|
功率：+20dBm~-90dBm AQ6370B可以測量高達+20dBm的光功率，因此能夠直接測量高功率光源，例如光放大器和拉曼放大器的泵浦激光器。按照測試應用和測量速度的要求，可以從7種類別中選擇測量靈敏度。 | |
|
波長：600nm~1700nm AQ6370B不但覆蓋電信波長，還包括用于家用電器、醫療和工業材料應用的可見光波長范圍。 | |
  |
電平靈敏度設置 NORM Hold、NORM Auto、NORM、MID和HIGH (1、2和3)，對應的靈敏度從-60dBm到-90dBm。 高動態范圍模式設置 使用SWITCH模式可以通過減少雜散光的影響來獲得更大的動態范圍，對于MID和HIGH模式適用。 |
多模光纖測試功能 | |
|
AQ6370B使用自由空間輸入結構，可以處理GI 62.5/125多模光纖。多模光纖通常用于高速以太網中，例如GE-PON。 自由空間輸入也有利于實現測量的重復性，因為輸入接口的插入損耗變化小于其它單色鏡內有光纖的輸入類型。 | |
 帶多模光纖(62.5/125mm)的850nm激光器 的采樣波形 |  自由空間單色鏡 輸入的結構 |
脈沖光測量功能 | |
|
AQ6370B能夠使用PEAK HOLD或外部提供的觸發器來捕捉脈沖信號的峰值功率，以便與測量信號同步。因為它采用了高靈敏度模式，所以不僅適用于電信系統中的傳輸環路測試，也適用于激光器芯片早期開發階段中的低功率測量。 | |

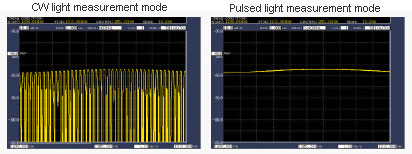

 脈沖光信號的采樣波形 |
監測和故障排除的實時遠程操作
AQ6370B Viewer(可選應用程序軟件)
AQ6370Viewer是適用于AQ6370、AQ6370B和AQ6375的PC應用程序軟件包。
AQ6370BViewer是為AQ6370B光譜分析儀設計的。此軟件具有與AQ6370B完全相同的用戶界面和功能，因此可以方便地顯示和分析AQ6370B獲取的波形數據。
|

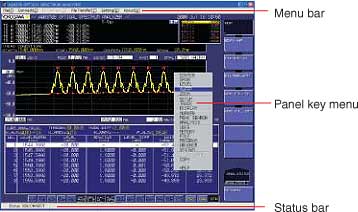

Viewer功能 可以在PC上檢索和分析AQ6370B上保存的跡線數據文件。 提示：不能在Viewer模式下啟動測量。 |  AQ6370B Viewer的屏幕示例 |
遠程控制功能

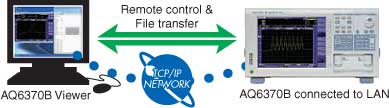

通過遠程控制，您可以從以太網上的任何位置設置測量條件并執行AQ6370B光譜分析儀測量。完成AQ6370B測量后，AQ6370B Viewer下載并顯示更新的跡線。
提示：不支持此程序功能。存在某些限制。
|
文件傳輸功能 可在AQ6370B和PC之間交換數據。還可將在AQ6370B Viewer上編輯的程序文件傳輸給AQ6370B。 |  |
PC要求
硬件
硬盤：50MB或更大可用磁盤空間
內存：512MB或更大
OS
Windows 2000 (Service Pack 4或更新版本)或
Windows XP (Service Pack 1或更新版本)
*Windows 2000和Windows XP是美國Microsoft Corporation的注冊商標。
